Sistema De Monitoreo In Ear Cuatro Canales Hugel

Descripción

El HUGEL DM4000-4 es un sistema inalámbrico de monitoreo in ear UHF de 4 canales, diseñado para aplicaciones profesionales de sonido en escenarios, presentaciones, eventos, iglesias, conferencias, ensayos y situaciones donde se necesita distribuir una señal de audio de manera inalámbrica a varios usuarios.

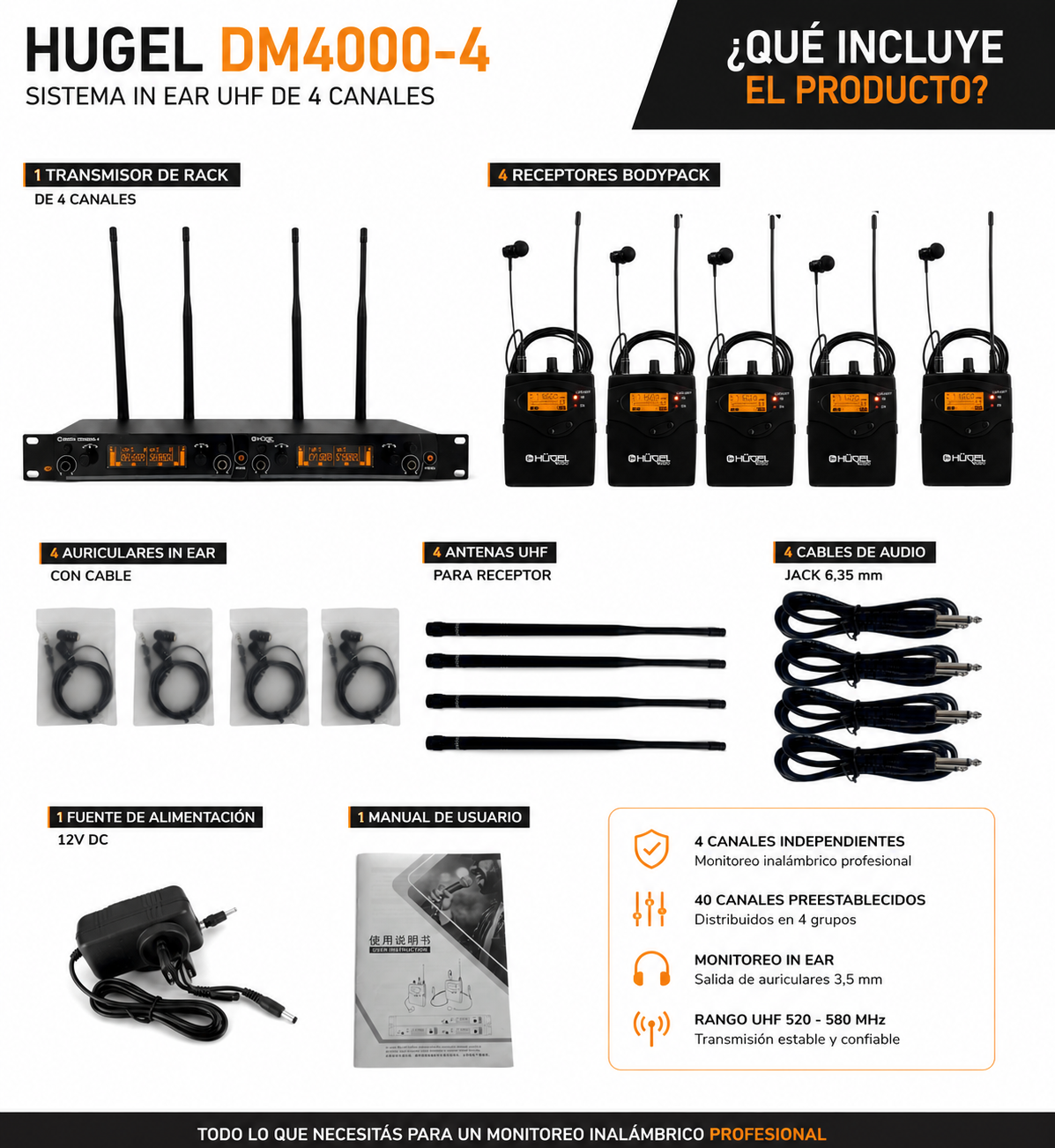

El sistema está compuesto por un transmisor de escritorio o rack de cuatro canales y cuatro receptores bodypack. El transmisor recibe la señal de audio desde una consola, mixer, amplificador u otra fuente compatible y la envía de forma inalámbrica a los receptores.

Cada bodypack funciona como receptor inalámbrico independiente y dispone de salida para auriculares de 3,5 mm, control de volumen y pantalla para visualizar la información de funcionamiento.

De esta manera, es posible utilizar hasta cuatro receptores simultáneamente, permitiendo que diferentes usuarios realicen monitoreo inalámbrico de la señal de audio.

CARACTERISTICAS PRINCIPALES

Sistema inalámbrico de monitoreo in ear UHF

4 canales inalámbricos independientes

1 transmisor de rack de 4 canales

4 receptores bodypack

Tecnología de transmisión UHF con síntesis PLL

Rango de frecuencia de 520 a 580 MHz

40 canales preestablecidos distribuidos en 4 grupos

Selección manual de grupo y canal

Pantallas LCD de información

Indicadores de alimentación y señal RF

Construcción metálica resistente

Salida de auriculares de 3,5 mm en los receptores

Control individual de volumen en los receptores

Salida de monitoreo para auriculares en el transmisor

Entrada de audio balanceada y no balanceada

Ideal para monitoreo inalámbrico en vivo y aplicaciones profesionales de sonido

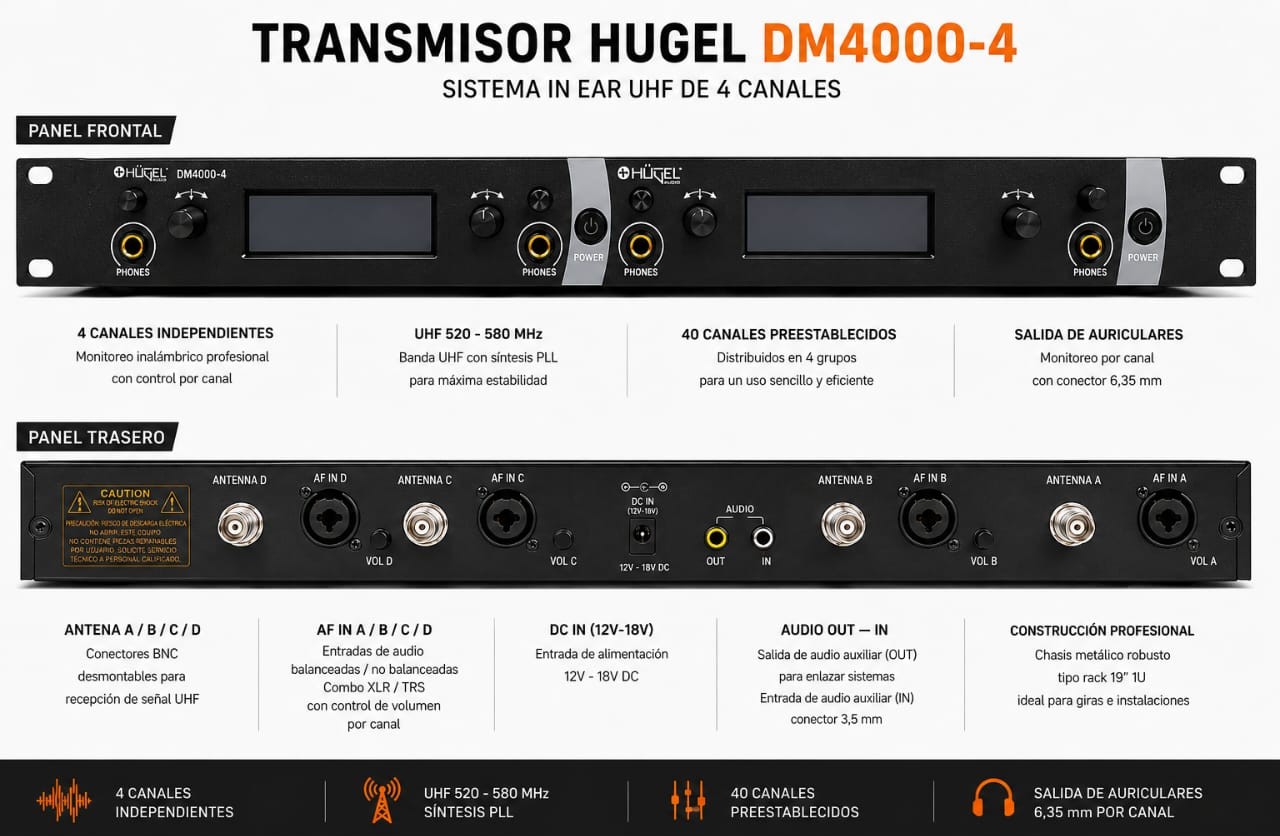

TRANSMISOR DE RACK

El transmisor central recibe la señal de audio proveniente del sistema de sonido y la transmite de manera inalámbrica hacia los receptores bodypack.

Cuenta con cuatro canales independientes, permitiendo configurar diferentes frecuencias para los receptores utilizados dentro del sistema.

Dispone de entradas de audio balanceadas y no balanceadas, permitiendo conectarlo a diferentes equipos de sonido profesionales.

También incorpora una salida de auriculares de 6,35 mm para realizar monitoreo de la señal de audio desde el propio transmisor.

Funciones principales

Cuatro canales independientes

Pantalla para visualizar la configuración

Selección de grupo y canal

Entrada de audio balanceada y no balanceada

Control de volumen por canal

Salida de auriculares de 6,35 mm

Control de volumen para auriculares

Antena

Alimentación de 12 V DC

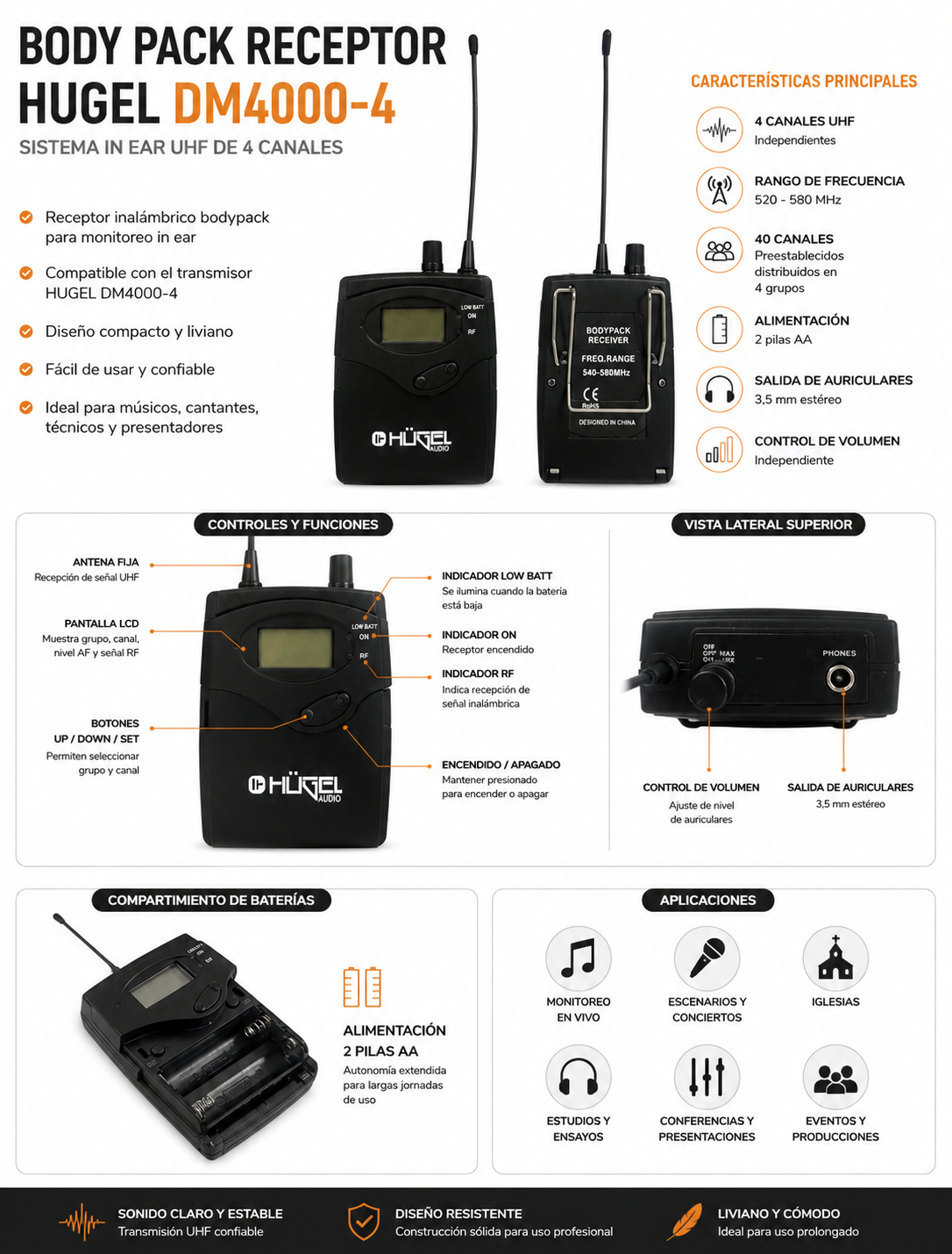

RECEPTORES BODYPACK

Los cuatro receptores bodypack reciben de manera inalámbrica la señal transmitida por el equipo central y permiten realizar el monitoreo mediante auriculares.

Cada receptor cuenta con controles independientes para configurar el equipo y ajustar el nivel de escucha.

Funciones principales

Pantalla LED

Botones UP, DOWN y SET

Botón de encendido y apagado

Indicador de batería baja

Indicador de señal RF

Control de volumen

Salida de auriculares de 3,5 mm

Antena fija

Alimentación mediante 2 pilas AA

CONFIGURACION DE FRECUENCIA

El sistema trabaja en la banda UHF de 520 a 580 MHz y cuenta con 40 canales preestablecidos distribuidos en 4 grupos.

La selección de grupo y canal se realiza manualmente desde los controles del transmisor y los receptores, permitiendo configurar el sistema de acuerdo con las necesidades de utilización.

CALIDAD Y ESTABILIDAD DE SEÑAL

El sistema utiliza tecnología de síntesis PLL y circuitos de procesamiento de señal diseñados para proporcionar una transmisión estable y mejorar la relación señal ruido.

Según las especificaciones del fabricante, el receptor presenta una relación señal ruido integral superior a 94 dB a 1 kHz y una distorsión armónica total inferior al 3 por ciento a 1 kHz.

ESPECIFICACIONES TECNICAS

Tipo de sistema: Monitoreo inalámbrico UHF

Cantidad de canales: 4

Rango de frecuencia: 520 a 580 MHz

Oscilación: Síntesis PLL

Estabilidad de frecuencia: ±0,005 por ciento

Canales preestablecidos: 40

Grupos: 4

Selección de frecuencia: Manual

Desviación máxima: ±48 kHz

Respuesta de frecuencia del transmisor: 50 Hz a 15 kHz ±3 dB

Respuesta de frecuencia del receptor: 80 Hz a 15 kHz ±3 dB

Relación señal ruido del receptor: Superior a 94 dB a 1 kHz

Distorsión armónica total: Inferior al 3 por ciento a 1 kHz

Salida de auriculares del receptor: 3,5 mm estéreo

Salida de auriculares del transmisor: 6,35 mm estéreo

Alimentación del transmisor: 12 V DC

Alimentación de cada receptor: 2 pilas AA

APLICACIONES

El HUGEL DM4000-4 es una solución especialmente útil para músicos, cantantes, presentadores, técnicos de sonido, iglesias, escenarios, salas de ensayo, conferencias, eventos y producciones donde se requiere monitoreo inalámbrico para varios usuarios.

Al contar con cuatro canales independientes y cuatro receptores bodypack, permite distribuir la señal de monitoreo de forma inalámbrica a varios usuarios sin necesidad de utilizar un sistema independiente para cada uno.

IMPORTANTE

El HUGEL DM4000-4 es un sistema de monitoreo inalámbrico in ear y no un sistema inalámbrico de micrófonos.

Los bodypacks incluidos funcionan como receptores de monitoreo y cuentan con salida de auriculares de 3,5 mm.

El transmisor recibe la señal de audio desde una fuente externa, como una consola, mixer o equipo de sonido compatible, y la transmite inalámbricamente hacia los receptores.

La publicación corresponde a un sistema de 4 canales inalámbricos independientes.
